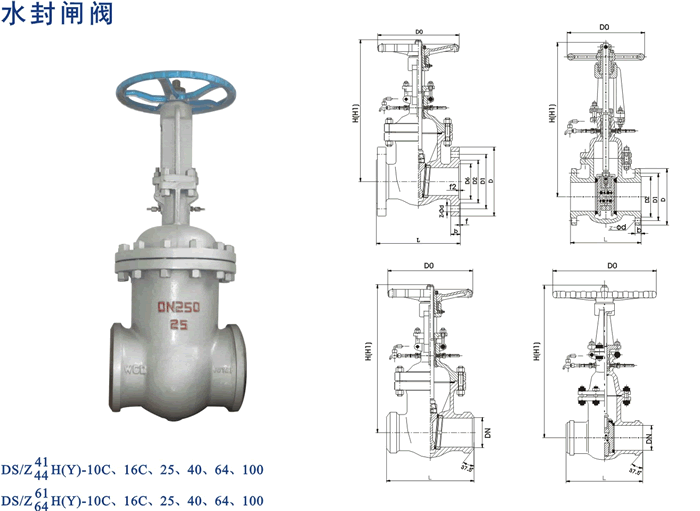

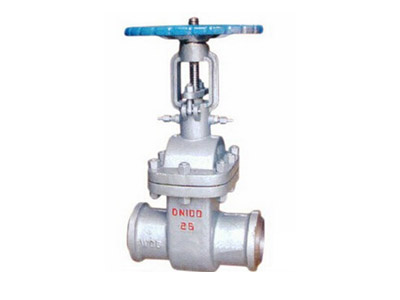

焊接式水封闸阀，DS/Z41H（Y）,DS/Z61H（Y）,DS/Z44H（Y）,DS/Z64H（Y）

焊接式水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统
焊接式水封闸阀用途：

DS系列水封式阀门适用于压力≤10.0Mpa,工作温度≤425度（碳钢），≤550度（合金钢），工作介质为水，蒸汽或空气的管路上，作为开闭装置，尤其适用于火电厂汽机真空，冷凝系统．

焊接式水封闸阀结构特点：

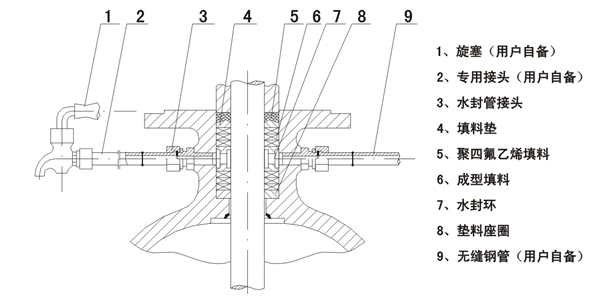

1，阀盖填料室带有水封结构（见附图一），当接口通入压力为0.6-1.0MPA的水时，可使系统与大气隔离，具有良好的气密性．
2，水封式闸阀DS/Z系列闸板采用平行式双闸板结构或楔式单闸板结构，密封可靠，开闭轻便，检修方便．
3，水封式截止阀DS/J系列焊接式水封闸阀具有结构紧凑，密封面不易磨损，密封性能好，启闭时间短等特点．
4，产品采用倒密封结构，可在不停机工况下进行维修和更换密封填料．

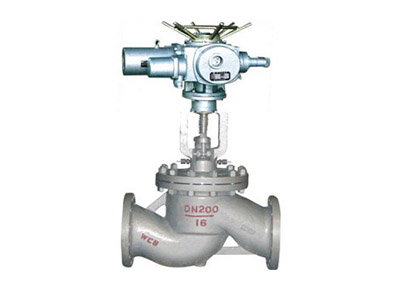

5，阀门连接方式有法兰和焊接两种，驱动方式有手动，电动.

二、焊接式水封闸阀设计和制造标准　　

设计与制造：GB12234

法兰尺寸：GB9113　JB7490

压力温度：JB/T74　GB9131

结构长度：GB/T12221

对焊连接尺寸：－

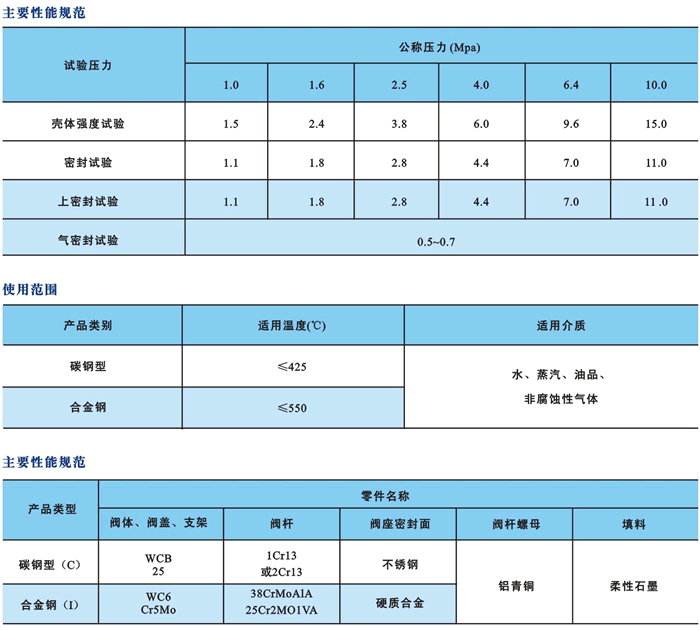

检验与试验：JB/T9092　GB13927

焊接式水封闸阀安装和使用：
1，本系列阀门只作全开或全关使用，不准用来调节流量．
2，本系列阀门可安装在水平或垂直管路上．
3，安装前应将阀门清理干净．
4，安装时务必使水封环与水封接头通道对齐，为安装填料方便，允许用石墨石棉填料替代增强聚四氟乙烯填料及填料垫．
5，安装电动阀门时，应检查和调整下限位螺钉及电动装置的行程控制和扭矩控制器．
6，手动启闭阀门时，顺时针为关闭，逆时针为开启．
7，阀门应用手轮或电动装置操作，不准借助其他杠杆．
8，使用时，应经常在转动部分注油，阀杆梯形螺纺部分涂润滑脂．
9，本系列阀门在出厂前严格按照JB/T9092-2007标准逐台试验合格，安装单位不需要解体，可直接安装使用
