专业生产高品质电站阀门的制造商 电站阀门解决方案专家
  • Z60Y(Z61Y,Z62Y)手动电站闸阀
    Z60Y(Z61Y,Z62Y)手动电站闸阀

Z60Y(Z61Y,Z62Y)手动电站闸阀

分享:


Z60Y/Z61Y/Z62Y手动电站闸阀

产品简介:

Z60Y/Z61Y/Z62Y手动电站闸阀、高温高压电站闸阀也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

技术参数:

阀门型号:Z60Y-200,Z61Y-200,Z62Y-200

         Z60Y-250,Z61Y-250,Z62Y-250

         Z60Y-320,Z61Y-320,Z62Y-320

阀门型号:Z60Y-P54100V,Z61Y-P54100V,Z62Y-P54100V

          Z60Y-P54140V,Z61Y-P54140V,Z62Y-P54140V

          Z60Y-P54170V,Z61Y-P54170V,Z62Y-P54170V

连接形式:焊接连接

产品材质:WCB,WC6,WC9,20CrMoV,15Cr1MoV等

公称通径:DN50-DN500

适应介质:水、蒸汽、油品等、液化气、天然气、煤气等

流动方向:双向

“电站闸阀"也称电站专用阀门,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

1、Z60Y(Z61Y,Z62Y)手动电站闸阀主要设计规范

设计与制造 GB/T12234 ASMEB16.34

结构长度 JB/T3595

接口连接尺寸 JB/T3595 GB/T12224

检验与试验 JB/T3595 MSS SP61

压力与温度基准 JB/T3595 ANSI B16.34

2、Z60Y(Z61Y,Z62Y)手动电站闸阀主要压力等级

公称压力 200、250、320

工作压力P54 100V、P54 140V、P54 170V

3、电站闸阀结构优势

1.采用压力自紧式密封,阀体支管两端为焊接连接。

2.阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。

3.阀杆经抗腐蚀性氮化处理,有良好的抗腐蚀性和抗擦伤性。

4. 电站闸阀相关标准

JBT 3595-2002电站阀门 般要求

JB/T 5263-2005 电站阀门铸钢件技术条件

JB/T 4018 电站阀门 型号编制方法

DL 959-2005 电站锅炉安全阀应用导则

DLT 531-1994电站高温高压截止阀闸阀技术条件

DLT 641-2005 电站阀门电动执行机构

DLT 850-2004 电站配管

GB 10869 电站调节阀技术条件

GBT 10868-2005 电站减温减压阀

5. 电站闸阀与其他阀门区别

电站闸阀与其他阀门产品相比的特点是高温高压,如果单纯从压力方面比通用阀门低,单纯从温度方面比也比通用阀门低。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。

用途:

安装在水、汽管道上作为启闭装置用。

Z60Y-P54100V/140V/170V,高压电站闸阀,焊接电站闸阀,手动电站闸阀

结构简述:

1、采用压力自紧式密封结构,弹性闸板,两端支管为焊接连。

2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。阀瓣密封面经硬化氮化处理。

3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。

4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配电动头。

结构优势:

高温高压电站闸阀使用温度450-570℃,压力PN1.6-70.0,公称通径15mm-300mm材质:1Cr5Mo,12CrMorV,ZG12CrMoV广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。

技术工艺优势:

1、壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求;视用户需求可提供全系列全锻钢闸阀;

2、特殊材料配对,确保密封面高硬度及硬度差;精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命;

3、背密封设计,有效保护密封填料,杜绝跑冒滴漏;

4、高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量;

5、阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松;

6、采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏;

7、双向承压密封设计,满足各类特殊工况的苛刻要求;

8、严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测;

9、Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死; Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 100% 吻合度,特别便于用户现场维修保养;

10、阀盖自紧密封设计,压力越高,密封越可靠;

安装说明:

1、电动闸阀必须垂直安装,阀杆向上,介质流向可从任何侧流入。

2、电动装置安装在环境温度为20"C~+40℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中。

3、电动装置用于管道温度低于350"(:时,则采用半流体锂基润滑油(Q/sYl002—65) 用于管道温度高于350~(:时,则采用GB492—2N4钠基润滑脂进行润滑。

性能规范:

性能规范Property and specifiecation

产品型号 Product type
公称压力PN(MPa)Nominal pressure

试验压力(MPa)Test pressure

工作压力(MPa)
Working pressure

工作温度(℃)
Working temperature

适用介质
Appicable medium

强度试验
Sheel test

密封试验/上密封实验
Seal test

Z60Y-250

25

37.5

27.5

-

≤425

水、蒸汽、Water,steam

Z60Y-320

32

48.0

36.0

-

≤425

Z60Y-P54100

-

30.0

22.0

P5410

≤540

蒸汽 Steam

Z60Y-P54170

-

48.0

36.0

P5417

≤540

主要外形尺寸:

公称通径DN

主要外形尺寸和连接尺寸(mm)

电动装置

重量(kg)

d

L

H

L1

L2

Z60Y-250

100

84

406

1164

437

277

DZW45

234

125

100

483

1402

437

277

DZW60

343

175

158

711

1650

554

309

DZW180

638

225

200

864

1650

554

309

DZW180

654

300

280

1067

2106

764

398

DZW350

1973

Z60Y-320

100

96

533

1236

437

277

DZW60

291

125

118

610

1302

437

277

DZW60

315

150

148

762

1403

526

283

DZW90

672

175

148

762

1650

554

309

DZW180

684

225

222

1041

1650

554

309

DZW180

696

Z60Y-P54100V

175

148

762

1650

554

309

DZW180

683

225

222

1041

1650

554

309

DZW180

704

250

222

1041

1795

554

309

DZW180

1214

300

294

1245

2080

554

309

DZW250

2125

Z60Y-P54170V

125

98

630

1230

437

277

DZW60

312

225

186

1060

1680

554

309

DZW180

1401

300

278

1397

2265

764



DZW500

2834

325

310

1448

2265

690

398

DZW500

2632

350

338

1550

2536

715



DZWC-4

5591

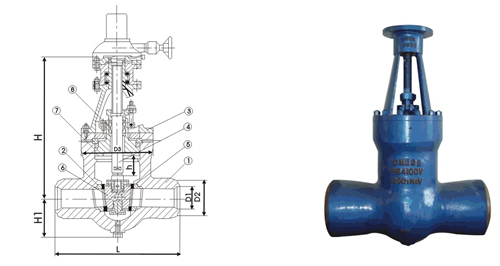

Z60Y(Z61Y,Z62Y)手动电站闸阀示意图:

<strong><strong><strong></strong></strong></strong>
