专业生产高品质电站阀门的制造商 电站阀门解决方案专家
  • 电站抽汽止回阀
    电站抽汽止回阀

电站抽汽止回阀

分享:


主要用于电厂或热电厂抽气系统,或其它系统的蒸汽和水等非腐蚀性介质管道上,防止汽轮机组成在突然甩负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入轮机内造成汽轮叶片打碎,毁坏汽轮发电机的亚性事故,并防止加热器系统管道泄漏使水从抽汽管路进入轮机内而发生水击事故,以保护汽轮机的安全运行。

2、产品性能



产品名称:抽气止回阀

产品型号:H664H/Y

型号

PN

工作压力/Mpa

适用温度/

适用介质

H664H-20

20

2.0

≤427

水,蒸汽

H664H-50

50

5.0

H664H-100

100

10.0

H664Y-100I

100

10.0

≤540

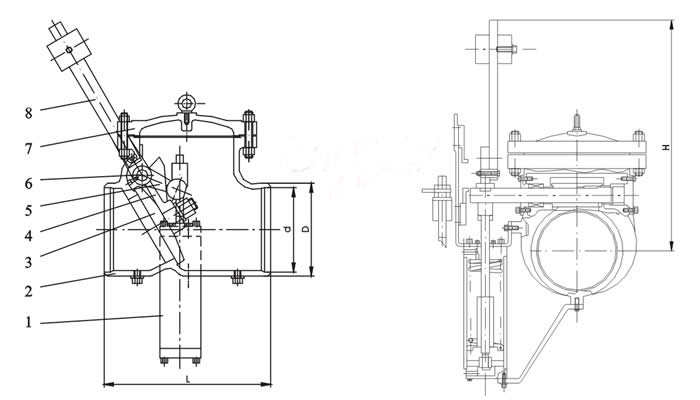

3、电站抽气止回阀结构图

电站抽气止回阀主要零件的材料说明:

液控抽汽止回阀

阀体、阀盖

WCB

WC6

WC9

摇杆、阀瓣

WCB

WC6

WC9

填料

柔性石墨

柔性石墨

柔性石墨

销轴

2Cr13

304

304

弹簧

弹簧钢

弹簧钢

弹簧钢

气控抽汽止回阀

阀体、阀盖、摇杆、阀瓣

ASTM A216 WCB

ASTM A217 WCB

ASTM A217 WC9

2Cr13

304

304

填料

柔性石墨

柔性石墨

柔性石墨

密封面

Cr13

Co - Cr - W

Co - Cr - W

汽缸

A105

A105

A105

弹簧

高强弹簧钢

高温高强弹簧钢

高温高强弹簧钢

平衡臂、平衡锤

WCB

WCB

WCB
