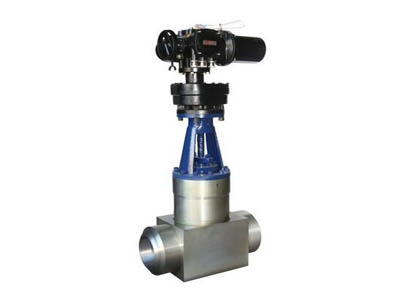

    Z961Y-1500LB/2500LB电站美标锻钢闸阀

Z961Y-1500LB/2500LB电站美标锻钢闸阀

分享:


Z961Y-1500LB/2500LB电站美标锻钢闸阀产品详情
制造验收技术标准
1、制造验收技术条件按日本火力发电用阀标准的E101的规定。
2、阀门结构长度按E101的规定。
3、阀体焊接坡口按ANSl B16 25的规定或按用户提供的尺寸。
Z961Y-1500LB/2500LB电站美标锻钢闸阀产品用途
高温高压电站闸阀适用于ANSI  CLass1500-3500,工作温度在-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。
.电站美标锻钢闸阀适用规范Applicable specification

壳体材料
Shell material
适用温度/℃
Applicable temperature
适用介质
Applicable medium
ASTM A216 WCB ≤425 蒸汽、水
Steam、Water
ASTM A217 WCl ≤450

ASTM A217 WC6

≤550
ASTM A217 WC9 ≤590
·电站美标锻钢闸阀主要零件材料Material for Main Parts
零件名称
Part Name
材料牌号Material Designation
阀体
Body
WCB WCl WC6 WC9
闸板
Disc
WCB WCl WC6 WC9
阀盖
Bonnet
25 15CrMoVA 12CrMoVA 12CrMoVA

WCB

WCl

WC6

WC9
阀杆
Stem
38CrMoAlA
1Crl7Ni2
38CrMoAlA
1Crl7Ni2
38CrMoAIA 38CrMoAIA

20CrlMo1V1A

20Cr1MoVA
填料
Packing

增强柔性石墨Flexible Graphite

支架
Yoke

WCB
WCB WCB WCB

WCl

WC6

WC9
密封环
Sealing ring
S软钢(增强柔性石墨)
S Soft steel(flexible graphite)
S软钢
S Soft steel
F软钢
F Soft steel
阀杆螺母
Stem nut
zQAL9-4或A439 D2


·电站美标锻钢闸阀主要尺寸及重量Main dimensions and weight
Z96(1,0)Y-1500Lb
公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

D0
2(1/2) 56 254 671 200 48
3 64 305 692 200 58
4 84 406 790 230 98
5 1OO 483 875 260 128
6 126 559 1055 360 215
8 158 711 1148 41O 387


Z96(1,0)Y-2000Lb
公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

D0
2(1/2) 50 330 640 200 50
3 60 368 690 230 82
4 80 457 806 260 134
5 96 533 984 360 174
6 118 610 1090 41O 338


Z96(1,0)Y-2500Lb
公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm
重量/kg
Weight

d

L

H

DO
2(1/2) 46 330 639 200 70
3 54 368 680 230 90
4 70 457 805 260 142
5 86 533 965 360 191
6 104 610 1070 41O 339

Z96(1,0)Y-3500Lb
公称通径
NPS/in.
Nominal
diameter
外形尺寸和连接尺寸
Dimensions /mm

重量/kg
Weight

d

L

H

DO
3 44 440 745 260 196
4 56 540 860 300 283

公称通径NPS/in.
Nominal
diameter
外形尺寸和连接尺寸/mm Dimensions 重量/kg
weight
d L H DO L1 L2
Z96(1,0)Y-1500Lb
2(1/2) 56 254 520 200 140 243 93
3 64 305 523 200 140 243 110
4 84 406 599 508 198 281 168
599 305 400 555 208
5 100 483 678 508 198 281 189
678 305 400 555 232

6

126

559
793 305 41O 565 358
793 305 420 654 444

8

158

711
813 305 41O 565 517
813 305 420 654 561

10

200

864
988 457 440 688 852
988 305 420 654 823

12

250

991
1141 305 420 654 1122
1156 457 440 688 1150
14 280 1067 1249 61O 690 - 1765
16 318 1194 1351 61O 690 - 2429

18

360

1346
1535 61O 690 - 2454
1540 61O 715 - 2524

20

406

1473
1726 61O 690 - 3334
1731 61O 715 - 3380

22

450

1600
1921 61O 690 - 4409
1926 61O 715 - 4648
Z96(1,0)Y-2000Lb
2(1/2) 50 33 540 200 140 243 202
3 60 368 558 508 198 332 14g
4 80 457 654 305 400 555 245

5

96

533
780 305 400 555 280
780 305 41O 565 323
6 118 61O 830 305 41O 565 41g

8

148

762
960 305 41O 565 626
960 305 420 654 715

10

180

914
1020 305 420 654 1020
1024 457 440 688 1050

12

222

1041
1150 457 440 688 1320
1166 61O 690 - 1358

14

254

1118
1230 457 440 688 181O
1240 61O 690 - 1840

16

2g4

1245
1330 61O 690 - 2270
1350 61O 715 - 2300

公称通径NPS/in.
Nominal
diameter
外形尺寸和连接尺寸/mm Dimensions 重量/kg
Weight
d L H DO L1 L2
Z96(1,0)Y-2500Lb
2(1/2) 46 330 533 508 198 332 143
533 200 140 243 116
3 54 368 549 508 198 332 160
549 200 140 243 134
4 70 457 653 508 198 332 251
644 305 41O 565 294
5 86 533 760 305 400 555 324
774 305 400 565 341
6 104 61O 850 305 400 555 479
861 305 41O 565 564
8 130 762 847 305 41O 565 725
860 305 420 654 750
1O 162 914 1021 305 420 654 1152
1050 61O 690 - 1220
12 21O 1041 1125 457 440 688 1520
1149 61O 690 - 1558
14 234 1118 1221 61O 690 - 1869
16 264 1245 1390 61O 690 - 2826
1395 61O 715 - 3084
