NKZ961H焊接电动真空隔离阀_浙江高电阀门有限公司

NKZ961H焊接电动真空隔离阀

产品描述

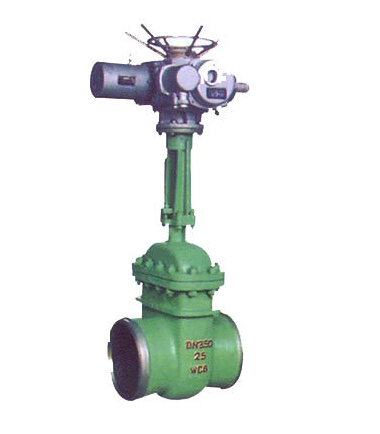

NKZ961H焊接电动真空隔离阀主体采用铸锻结构，具有平行双密封副半强制双向蜜蜂，密封面到位运动和楔形紧运动分步作用实现零泄漏。

一、主要结构特点及用途：

本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向蜜蜂，密封面到位运动和楔形紧运动分步作用实现零泄漏。密封面运动摩擦力小，启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且各接各面采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。

该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的官路上，作为启闭装置，尤其适用于火电厂汽机冷凝和真空负压系统，起真空阀门隔离密封作用。

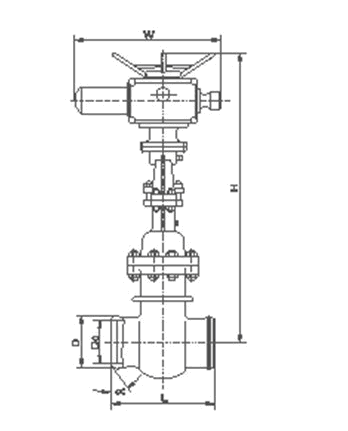

NKZ961H焊接电动真空隔离阀结构图

二、主要性能规范及试用压力：

公称压力 PN/MPa	试验压力
公称压力 PN/MPa	壳体强度试验	上密封试验	密封试验
2.5	3.8	2.8	2.8
4.0	6.O	4.4	4.4
6.4	9.6	7.O	7.0
1O.O	15.O	11.O	11.O

三、使用范围：

产品类型	适用介质	适用温度/℃
NKZ61H-C型 NKZ961H-C型	水、蒸汽、空气	≤425
NKZ61H-(Y-I)型 NKZ961H-(Y-I)型	水、蒸汽、空气	≤550

四、主要零件材料

零件名称	阀体、阀盖	阀杆	闸板	密封面	阀杆螺母	填料
NKZ64H NKZ61H-C型 NKZ964H-C型 NKZ461H	WCB	2Crl3	25	H：合金钢	铝青铜	膨胀复合石墨
NKZ64 NKZ61Y-I型 NKZ964-I型 NKZ961	铬钼钢	20CrlMo1VA 38CrMoAlA	铬钼钢	Y：硬质合金
NKZ61W(Y) NKZ64W(Y)-P型 NKZ964W(Y)-P型 NKZ961W(Y)	CF8	F304	CF8	H：合金钢

产品名称：	NKZ961H焊接电动真空隔离阀	产品型号：	NKZ961H
适用介质：	水、蒸汽或空气	连接形式：	法兰、焊接
适用温度：	≤425℃和≤550℃	公称通径：	DN50-DN800
常用材质：	碳钢、铬钼钢	技术咨询：
