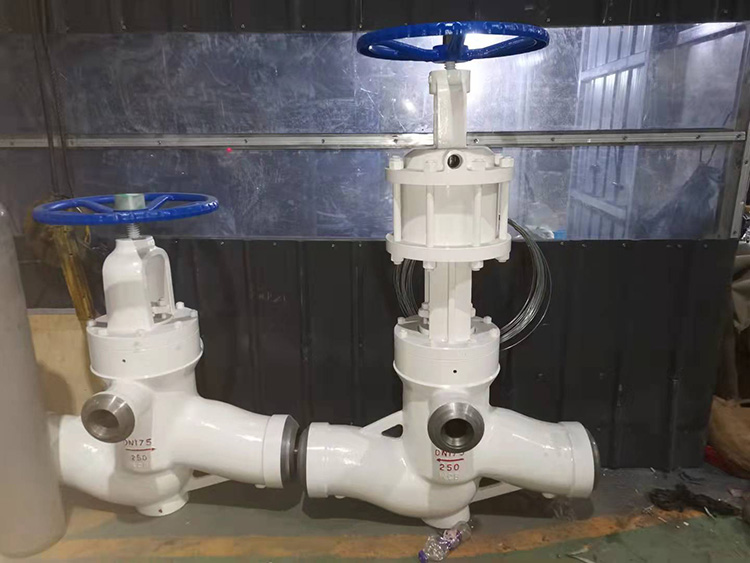

高加出口止回阀H61Y-250-DN175

该阀为液控四通阀，给水由侧面进口引入，向下出口进高压加热器，阀上方有两个出口与旁通管路相连。阀门有上下两个密封面，高加正常运行时，靠作用于阀瓣截面的压差使阀门自动开启，阀瓣上移，与上密封接触，旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时，水位信号通过电器装置打开快速启闭阀，凝结水进入液压缸上部，推动活塞.

高加进出口四通阀主要零件材料阀体：碳钢，阀盖：碳钢阀杆：铬钼钢，密封圈：增强柔性石墨阀瓣：硬质合金，阀座：硬质合金填料：柔性石墨，支架：碳钢高加进出口四通阀主要型号规格：型号：H61Y;H62Y公称压力：PN 20.0，25.0，30.0mpa公称通径：DN 175，225，275，300mm高加出口止回阀止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质.高加进出口四通阀结构特点：1.阀门中腔采用压力自紧密结构，密封性好；2. 阀门上部设计了手轮关紧结构，高加解列、检修时，旋下手轮顶紧阀瓣，可防止给水泄漏进入高加及导致密封面损坏，防止误操作而使给水进入高加，并在阀门因意外卡阻时也能够顺利关闭阀门； 3. 进口阀采用了外置活塞室结构，控制介质为凝结水，控制系统因在低温度、低压力、低压差下工作而具有较高的可靠性； 高加给水加热器用进口阀（入口阀）、出口阀（出口止回阀）系列产品分别用于50MW-600MW锅炉高压加热器进口和出口处，作为高加的保护阀门。高加运行过程中，当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高，易造成高压给水倒灌入汽轮机。为防止事故发生，当汽侧水位达到报警水位时，电接点水位发讯器接点接通，快速启闭电磁阀打开，凝结水进入进口阀活塞上方，进口阀瓣关闭，切断进口高加的给水，同时旁路打开，给水经旁路进入锅炉，高加解列，从而保证机组正常运行。高加投入时，进口阀阀瓣在系统内给水压力作用下自动开启并切断旁路，给水经过高压加热器后进入锅炉，从而提高电厂的热效率并保证机组安全运行。
